玻璃钢桥架的型号和弯头的样式

玻璃钢桥架型号规格 玻璃钢桥架弯头规格有：

水平弯、垂直上弯、垂直下弯、水平弯三通、左上弯、 右上弯、左下弯、右下弯、

上垂直四通、下角垂直三通、水平四通、上垂直三通、 垂直左三通、垂直右三通、

下边垂直三通、上边垂直三通、变径接头、变径接头、 下垂直三通、上角垂直三通、

过桥弯、过梁弯、爬坡弯、封口堵头水平弯垂直上弯 水平弯垂直上弯 水平弯垂直上弯垂直下弯水平弯三通

水平弯垂直上弯 垂直下弯水平弯三通 左上弯右上弯左下弯右下弯下边垂直三通 下边垂直三通

下边垂直三通上边垂直三通垂直左三通垂直右三通变径接头变径接头下垂直三通上角垂直三通

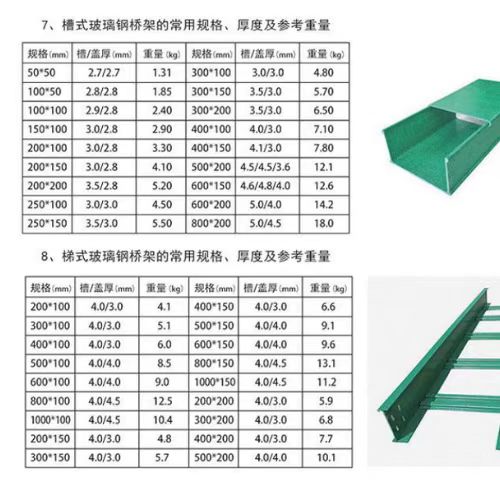

垂直三通 上边垂直三通 垂直左三通 垂直右三通 变径接头变径接头下垂直三通上角垂直三通 常见玻璃钢桥架桥架规格型号以及厚度：

100*50、120*60、150*60、100*65、120*65、150*65、200*65、100*100、120*100、 150*100、200* 100 250*100、300*100、400* 100 500* 100

600* 100 800* 100 1000*1001200*1001400*1001500*100、150*150、200*150、250*150、300*150、 350*150、 400*150、 500*150、 600*150、

700*150、 800*150 （常用厚度：0.5mm 0.8mm 1,0mm 1.2mm 1.5mm） OB/T10216-2013电控配电用电缆桥架》表9玻璃钢桥架厚度标准JB/T 10216—2013 托盘、梯架宽度W 允许最小板材厚度 钢制桥梁 玻璃钢制桥架

注1：连接板的厚度至少按托盘、梯架同等板厚选用，也叼以选厚一个等级，注2：益板的板原可以按托就、梯架的厚度选低一个等级，宽度％2400的玻地例制、铝合金制桥架，底板厚度 允许低于托盘:、柳架侧板厚度，但必须加横档，横档中心距不应大于400 mm，

注3：采用特别结构型式桥架，板材厚度允许低于本表，但是平安载荷(SWL)应满足表11的要求。 玻璃钢桥架国标允许最小板材厚度 W小于或等于150mm的玻璃钢桥架最小板材厚度需到达3.0mm 150mm小于w小于或等于300mm宽的玻璃钢电缆桥架厚度需到达3.5mm300mm小于w小于

等于500mm宽的玻璃钢电缆桥架厚度需到达4.0mm 500mm小于w小于或等于800mm宽的玻璃钢电缆桥架厚度需到达4.5mmW800mm的玻璃钢电缆桥架最小板材厚度需到达5.0mm

注1：连接板的厚度至少按托盘、梯架同等板厚选用，也可以选厚一个等级。 注2:盖板的板厚可以按托盘、梯架的厚度选低一个等级。
